Freio de alto desempenho (hidráulico)

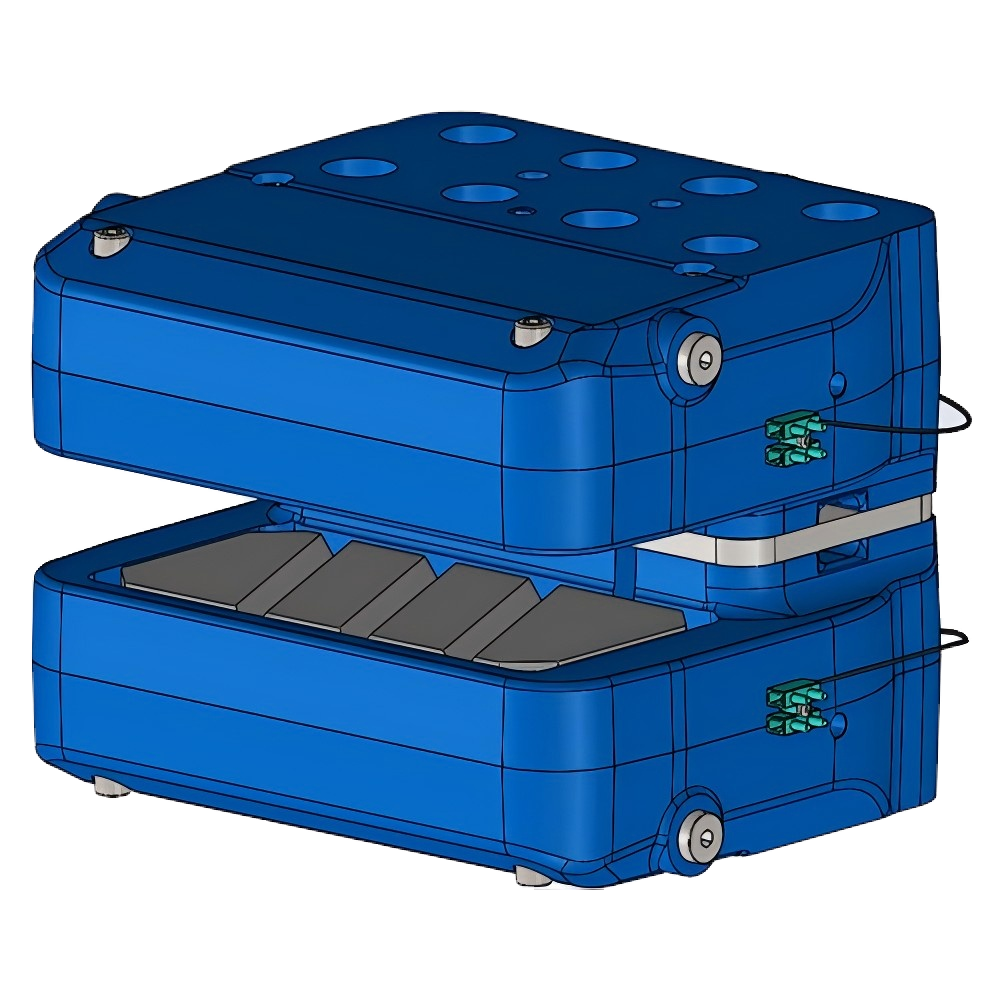

Freio tipo JTK-Z-090 (hidráulico) - Soluções de energia TIEKE para frenagem de rotor de turbina eólica

Visão geral do produto

O freio tipo JTK-Z-090 (hidráulico) é um componente de segurança premium da linha de produtos de Energia Renovável da TIEKE, projetado especificamente para frenagem de rotor em unidades de geração de energia eólica. Como parte essencial das soluções de energia da TIEKE, este freio hidráulico oferece desempenho de frenagem rápido e de alto torque para desligamentos de emergência e manutenção de rotina, garantindo a segurança e a estabilidade dos sistemas de turbinas eólicas, ao mesmo tempo que otimiza a eficiência energética em aplicações de energia industrial . Projetado para condições extremas onshore e offshore, é uma escolha confiável para projetos globais de energia eólica.

Especificações Técnicas

• Modelo: JTK-Z-090 (freio de rotor hidráulico)
• Torque de frenagem nominal: 90 kN·m (otimizado para sistemas de rotor de turbina eólica de 2 a 4 MW)
• Pressão hidráulica operacional: 19-24 MPa (compatível com sistemas hidráulicos de turbinas eólicas padrão)
• Tempo de resposta da frenagem de emergência: ≤0,28 segundos (em conformidade com os padrões de segurança IEC 61400)
• Material: liga de aço de alta resistência (42CrMo) com revestimento anticorrosivo de nível marítimo
• Faixa de temperatura operacional: -45°C a 90°C (adaptável a ambientes árticos, desérticos e costeiros)
• Vida útil: ≥18 anos (atende aos padrões de durabilidade de equipamentos de energia industrial)
• Classificação de proteção: IP67 (totalmente à prova de poeira e à prova d'água para uso offshore)

Recursos do produto

• Princípio de frenagem hidráulica: O design acionado por mola e liberado hidraulicamente garante uma frenagem do rotor à prova de falhas – é acionado automaticamente se a pressão hidráulica for perdida (por exemplo, falta de energia)
• Alta precisão de torque: A regulação da pressão hidráulica permite uma precisão de ±2% na força de frenagem, evitando o deslizamento do rotor durante o desligamento
• Operação com eficiência energética: A baixa vazão hidráulica reduz o consumo de energia auxiliar em 15%, aumentando a eficiência energética geral das turbinas eólicas
• Folga autoajustável: A compensação automática do desgaste das pastilhas de fricção elimina o ajuste manual, reduzindo a carga de trabalho de manutenção para ativos de energia industrial
• Otimização exclusiva TIEKE: Sensores integrados de pressão e temperatura, compatíveis com plataformas IoT inteligentes de energia renovável para manutenção preditiva
• Baixo ruído e vibração: O design de amortecimento hidráulico reduz o ruído de frenagem em 20% em comparação com freios hidráulicos convencionais

Etapas de instalação e uso

1. Inspeção pré-instalação: Verifique a integridade dos componentes do freio, verifique a compatibilidade com as dimensões do cubo do rotor da turbina eólica e prepare ferramentas de teste hidráulico calibradas
2. Montagem precisa: Alinhe o freio JTK-Z-090 com o flange do cubo do rotor, garantindo concentricidade dentro de 0,05 mm para evitar vibração operacional
3. Conexão hidráulica: Conecte o freio ao sistema hidráulico da turbina eólica de acordo com os padrões de instalação de Energia Industrial , realize testes de vazamento de pressão (pressão de teste: 27MPa)
4. Calibração de parâmetros: Defina o torque de frenagem e libere a pressão através do sistema de controle da turbina, execute 5 ciclos de frenagem de teste para validar o tempo de resposta
5. Teste funcional: Realize testes de frenagem de carga sob condições simuladas de vento para confirmar a estabilidade e segurança da parada do rotor
6. Documentação e planejamento de manutenção: Registre os parâmetros de instalação e estabeleça um cronograma de inspeção de rotina para confiabilidade do sistema de Energia Renovável a longo prazo

Cenários de aplicação

Como uma oferta chave nas Soluções de Energia da TIEKE, o freio hidráulico JTK-Z-090 é usado principalmente para frenagem de rotor em unidades de geração de energia eólica onshore e offshore de 2MW a 4MW. É adequado para diversos cenários de energia industrial, incluindo parques eólicos onshore de grande escala, turbinas eólicas offshore de fundo fixo e estações de energia eólica de montanha com terreno complexo. Este produto também é ideal para modernizar sistemas de freio de rotor antigos, ajudando os clientes a atualizar seus equipamentos de energia renovável para atender aos padrões modernos de segurança e eficiência.

Benefícios para clientes

• Segurança operacional aprimorada: A frenagem rápida de emergência (≤0,28 s) evita o excesso de velocidade do rotor, reduzindo o risco de falhas dispendiosas nas turbinas eólicas em 40%
• Custos de ciclo de vida mais baixos: A longa vida útil e o design autoajustável reduzem os custos de manutenção e substituição em 30% em 10 anos
• Eficiência energética melhorada: O design hidráulico otimizado reduz o consumo de energia auxiliar, aumentando a geração anual de energia eólica em 2-5%
• Conformidade global: Atende aos requisitos de certificação IEC 61400-1 e DNV GL, simplificando as aprovações internacionais de projetos de Energia Industrial
• Tempo de inatividade reduzido: o design modular reduz o tempo de substituição das pastilhas de fricção para 3 horas, minimizando a interrupção da produção de energia renovável

Opções de personalização

A TIEKE fornece personalização sob medida para o freio hidráulico JTK-Z-090 para atender aos diversos requisitos globais dos clientes de Energia Industrial :

• Personalização de desempenho: ajuste o torque de frenagem (80-100 kN·m) e o tempo de resposta para modelos de rotor de turbina eólica não padronizados
• Personalização de materiais: ligas especiais de baixa temperatura para parques eólicos no Ártico ou aço resistente ao calor para ambientes desérticos
• Personalização de acessórios: Adicione módulos de monitoramento remoto ou gabinetes à prova de explosão para zonas de operação perigosas
• Personalização de montagem: Modifique o tamanho do flange e o padrão dos parafusos para se adequar aos sistemas legados de cubo do rotor dos principais fabricantes (Vestas, Siemens Gamesa, etc.)

Processo de Produção

A TIEKE mantém rigoroso controle de qualidade em toda a produção do JTK-Z-090, garantindo confiabilidade de grau de energia industrial : 1) Verificação da matéria-prima (100% testes de propriedades mecânicas de ligas de aço); 2) Usinagem CNC de precisão (controle de tolerância dentro de ± 0,01 mm); 3) Montagem de componentes hidráulicos (ambiente de sala limpa para evitar contaminação); 4) Testes de desempenho (simulação de mais de 180.000 ciclos de frenagem em condições reais de operação); 5) Inspeção de qualidade (conformidade com ISO 9001 e padrões da indústria de energia eólica); 6) Tratamento anticorrosivo e embalagem protetora (adequada para transporte marítimo de longa distância).

Depoimentos e avaliações de clientes

Operador norte-americano de parque eólico offshore : "Os freios hidráulicos JTK-Z-090 funcionaram perfeitamente em nossas turbinas offshore de 3 MW por 4 anos. Sua resistência à corrosão e eficiência energética superaram nossas expectativas, reduzindo os custos de manutenção em 25%."

Fabricante europeu de turbinas eólicas : "As soluções de energia da TIEKE integram-se perfeitamente com o design do nosso sistema de rotor. As configurações de torque personalizáveis ​​e o tempo de resposta rápido fazem do JTK-Z-090 a nossa melhor escolha para projetos de energia renovável em toda a Europa."

FAQ (Perguntas Frequentes)

Q1: Que manutenção de rotina é necessária para o freio hidráulico JTK-Z-090?
A1: Recomendamos inspecionar o desgaste da pastilha de fricção a cada 12 meses, testar a pressão hidráulica a cada 6 meses e substituir as vedações a cada 5 anos. Para instalações offshore, aumente a frequência de inspeção para 6 meses para peças de desgaste para manter a eficiência energética ideal.

P2: Como o projeto à prova de falhas protege o sistema do rotor em emergências?
A2: O mecanismo acionado por mola garante que o freio seja acionado automaticamente se houver perda de pressão hidráulica, parando o rotor em 0,28 segundos – fundamental para proteger ativos de energia renovável durante cortes de energia ou falhas no sistema hidráulico.

Q3: O JTK-Z-090 é compatível com as principais marcas de turbinas eólicas?
A3: Sim, as soluções de energia da TIEKE são projetadas para serem compatíveis com Vestas, Siemens Gamesa, Goldwind e outros fabricantes líderes. Nossa equipe técnica fornece adaptadores personalizados para equipamentos específicos de energia industrial.

Q4: A TIEKE pode fornecer suporte técnico no local para instalação?
A4: Absolutamente. Nossa equipe técnica global oferece orientação de instalação, comissionamento e treinamento no local para projetos de energia industrial de todos os tamanhos, garantindo que o freio opere com desempenho máximo.

Q5: Qual é o prazo de entrega para freios JTK-Z-090 padrão e personalizados?
A5: Os modelos padrão têm um prazo de entrega de 4 a 6 semanas, enquanto as versões personalizadas levam de 6 a 8 semanas. Mantemos estoque de componentes essenciais para minimizar atrasos na entrega de projetos de energia renovável.
